均压放散阀-TS745X

均压放散阀

均压放散阀


炉顶煤气均压放散阀安装在炼铁高炉炉顶放散管道上,起到安全放散的作用。高炉正常生产时,内部需要保持一个恒定的压力。当高炉炉内压力升高时,炉顶放散阀自动开启,放散掉多余的压力,以保持高炉内压力的恒定,从而避免高炉因炉内压力波动造成事故。

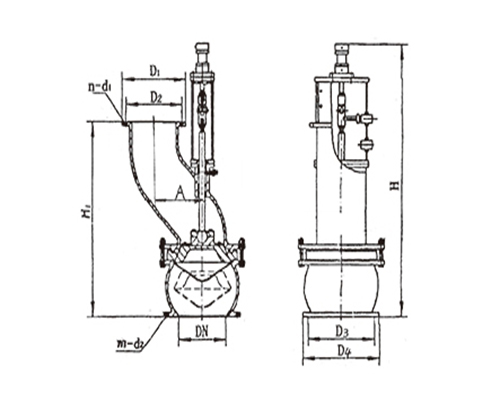

结构


无配重炉顶放散阀的主要结构特点是:


无配重炉顶放散阀由阀体、阀盖和驱动装置部分组成。阀体由阀座、中壳和下壳组成。阀和阀盖的密封面堆焊硬质合金,并且在阀座密封面上面加工有梯形槽,安装有密封圈,实现软、硬双重密封,密封可靠。阀盖的启闭装置由大、小转臂及其支座和二者之间的连接板等组成,阀盖与大转臂铰链连接,大转臂及其大支座铰链连接,小转臂及其小支座铰链连接,大转臂和小转臂均与连接板铰链连接。由小转臂连接驱动装置。由小转臂连接的驱动装置可采用电动装置或液动装置。启动动力小,运转快速灵活,在启闭过程中,煤气对阀盖密封面的冲刷时间极短。


工作原理

无配重炉顶放散阀利用大小转臂和连接板之间的位置关系,实现阀盖的启闭,当连接板与大、小转臂之间连接的二销轴孔处于竖直位置时,即启闭装置的死点位置,自锁装置处于自锁状态,产生向上的回弹力,阀盖关闭。当液压驱动装置拉动小转臂时,连接板与大、小转臂之间连接的二销轴孔偏离死点位置,小转臂绕其支点摆 动并带动连接板,从而拉动大转臂绕其支点摆动,阀盖打开。启动动力小,运转快速灵活。
