一、整机基础参数与配套配置

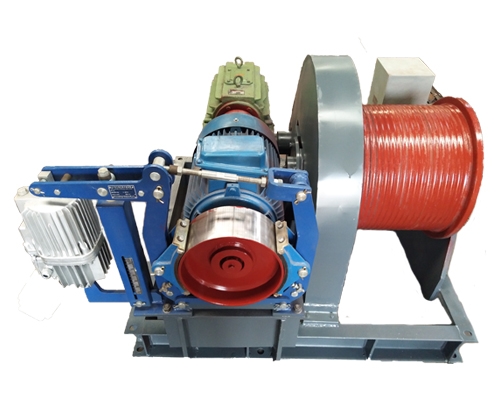

遮断阀卷扬机是配套工业除尘、煤气管道遮断阀门的专用牵引启闭设备，多用于重力除尘器、煤气管道系统的阀门控制作业，适配工业炉体配套管路通断调节。设备常用机型额定牵引拉力50kN，匹配标准钢丝绳直径12mm，卷筒容绳长度适配常规工业阀体启闭行程需求，标准卷扬运行速度为0.22m/s，运行速度均匀稳定，可匹配阀门缓慢闭合与开启的工艺要求。设备适配工业380V、50Hz交流供电制式，配套三相异步驱动电机，额定转速贴合减速传动系统配比参数。整机传动减速比固定，可输出稳定扭矩，适配重型遮断阀的启闭荷载。设备整机外形尺寸适配工业设备架空安装空间，机架自重贴合固定安装荷载标准，可适配长期静置与间歇牵引作业。设备适配配套阀体公称通径涵盖DN600至DN2400，可匹配不同规格煤气除尘管道遮断阀配套使用。

二、主体结构与运行防护特性

遮断阀卷扬机采用机架一体式钢结构焊接成型，机架经过时效处理，消除焊接残余应力，可抵消设备启停产生的震动荷载，维持机身结构稳定。设备由驱动电机、硬齿面减速机、卷筒、制动组件、绳轮导座、钢丝绳传动机构组成，整体结构布局紧凑，传动链路简洁。卷筒采用厚壁无缝钢管加工制作，表面绳槽规整，可限制钢丝绳运行偏移、叠绳、乱绳等情况，保障牵引受力均匀。设备配备电磁制动结构，可在断电、停机瞬间完成锁止动作，限制卷筒自转，规避阀体自重回落引发的位移偏差。传动齿轮采用合金材质精加工而成，啮合间隙均匀，传动过程噪音低、震动幅度小，耐受频繁启停工况。设备外置防护壳体密封性良好，可阻挡厂区粉尘、烟气侵入传动与制动部位，适配冶金厂区多尘、高温的作业环境。钢丝绳采用镀锌防锈材质，耐受户外与半开放式工况腐蚀损耗。

三、适配工况与运维管理规范

遮断阀卷扬机主要应用于钢铁冶金、煤化工、热力能源等行业，配套高炉重力除尘器、煤气总管、分支管路的遮断阀启闭控制，用于管路气流截断、系统检修隔离、工况切换等作业场景。设备支持远程电控与本地就地操控两种模式，可适配集中控制室统一调控与现场单机调试作业。设备运行环境温度区间为-20℃至55℃，可适应冶金厂区高温、多粉尘、间歇性高温辐射的工况环境。设备采用固定式地脚安装方式，安装基面需保持水平稳固，保障牵引受力方向与阀体运行轨迹保持一致，减少结构偏磨损耗。日常使用需定期检查钢丝绳磨损、断丝、锈蚀情况，检查制动组件贴合状态与齿轮箱润滑油液位，及时补充润滑油、更换老化配件。定期校准启闭行程限位，调整绳轮导向位置，避免钢丝绳偏磨卡滞。规范的运维流程可保持设备启闭动作精准，保障煤气管道、除尘系统阀门通断作业的连续性，适配工业系统长期稳定运行需求。
