左右链式探尺

左右链式探尺

探料尺是检测高炉内炉料高度的工具。探料尺在目前主要是整体机械式探料尺，这种探料尺大部分采用能耗制动控制，重锤下放速度非线性，容易倒锤，探料不准，影响工艺操作。考虑到高炉的恶劣环境，使用靠可编程控制器和变频器的控制来检测炉料高度高炉探料尺更利于操作。

高炉探料尺主要由可编程控制器、变频器、三相异步电动机、增量编码器、绝对值编码器、重锤和凸轮机构等设备组成。

高炉在生产过程中，料面是随着时间推移而下降的。为了探测料面形状、下降速度及发出启动装料程序的指令，而设置探料尺装置。一般小型高炉常使用长3~4m、直径25mm的圆钢，自大料斗法兰处专设的探尺孔插入炉内，每个探尺用钢绳与手动卷扬机的卷筒相连，在卷扬机附近还装有料线的指针和标尺，为避免探尺陷入料中，在圆钢的端部安装一根横棒。

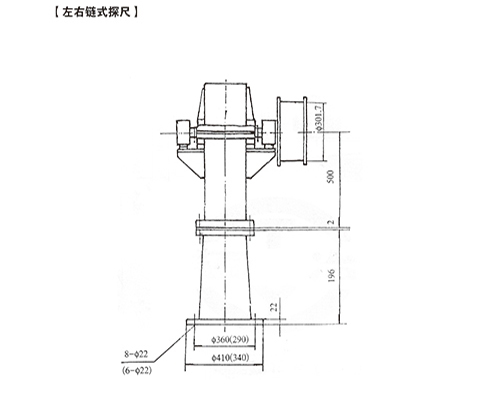

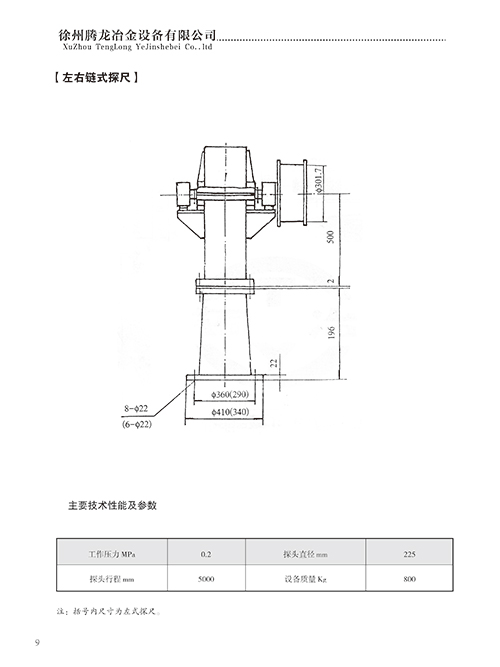

中型和高压操作的高炉多采用自动化的链条式探尺，这是链条下端挂重锤的挠性探尺，如下图所示。探料尺的零点是大钟开启位置的下缘，探尺从大料斗外侧炉头内侧伸入炉内，重锤中心距炉墙不应小于300mm，重锤的升降借助于密封箱内的卷筒传动。在箱外的链轴上，安设一钢绳卷筒，钢绳与探尺卷扬机卷筒相连。探尺卷扬机放在料车卷扬机室内，料线高低自动显示与记录。
