腾龙冶金带你了解过滤器的工作原理是什么?

发布日期:2020-03-11 作者:徐州腾龙 点击:

过滤器工作时,待过滤的水由水口进入,流经滤网,通过出口进入用户所须的管道进行工艺的循环,水中的颗粒杂质被截留在滤网内部。如此不断的循环,所以被截留下来的颗粒越来越多,过滤速度越来越慢,而进口的污水仍源源不断地进入,滤孔会越来越小,由此在进、出口之间产生压力差,当大度差达到设定值时,差压变送器将电信号传送到控制器,控制系统启动驱动马达通过传动组件带动轴转动,同时排污口打开,由排污口排出,当滤网清洗完毕后,压差降到最小值,系统返回到初始过滤状,系统正常运行。


过滤器由壳体、多元滤芯、反冲洗机构、和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔,上腔内配有多个过滤芯,这样充分了过滤空间,显着缩小了过滤器的体积,下腔内安装有反冲 洗吸盘。工作时,浊液经入口进入过滤器下腔,又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留,净液穿过缝隙到达上腔, 最后从出口送出。过滤器采用高强度的楔形滤网,通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值,或定时器达到预置时间时,电动控制箱发出信号,驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时,排污阀打开,此时系统泄压排水,吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区,迫使部分净循环水从滤芯外侧流入滤芯内侧,吸附在滤芯内内壁上的杂质微粒随水流进穣盘内并从排污阀排出。特殊设计的滤网使得滤芯内部产生喷射效果,任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束,整个过程中,物料不断流,反洗耗水量少,实现了连续化,自动化生产。


过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水, 循环水的过滤,乳化液的再生,废油过滤处理,冶金行业的连铸水系统、高炉水系统,热轧用高压水除鳞系统。是一种先进、高效且易操作的全自动过滤装置。

基本上过滤器待处理的水由入水口进入机体,水中的杂质沉积在不锈钢滤网上,由此产生压差。通过压差开关监测进出水口压差变化,当压差达到设定值时,电控器给水力控制阀,驱动电机信号。设备安装后,由技术人员进行调试,设定过滤时间和清洗转换时间,待处理的水由入水口进入机体,过滤器开始正常工作,当达到预设清洗时间时,电控器给水力控制阀、驱动电机信号,引发下列动作:电动机带动刷子旋转,对滤芯进行清洗,同时控制阀打开进行排污,整个清洗过程只需持续数十秒钟,当清洗结束时,关闭控制阀,电机停止转动,系统恢复至其初始状态,开始进入下一个过滤工序。过滤器的壳体内部主要由粗滤网、细滤网、吸污管,不锈钢刷或不锈钢吸嘴、密封圈、防腐涂层、转动轴等组成。


用过滤介质把容器分隔为上、下腔即构成简单的过滤器。悬浮液加入上腔,在压力作用下通过过滤介质进入下腔成为滤液,固体颗粒被截留在过滤介质表面形成滤渣(或称滤饼)。过滤过程中过滤介质表面积存的滤渣层逐渐加厚,液体通过滤渣层的阻力随之增高,过滤速度减小。当滤室充满滤渣或过滤速度太小时,停止过滤,清除滤渣,使过滤介质再生,以完成一次过滤循环。


液体通过滤渣层和过滤介质必须克服阻力,因此在过滤介质的两侧必须有压力差,这是实现过滤的推动力。增大压力差可以加速过滤,但受压后变形的颗粒在大压力差时易堵塞过滤介质孔隙,过滤反而减慢。


悬浮液过滤有滤渣层过滤、深层过滤和筛滤 3种方式,徐州料车批发小编简单给大家整理一下其基本情况。


①滤渣层过滤:过滤初期过滤介质只能截留大的固体颗粒,小颗粒随滤液穿过过滤介质。在形成初始滤渣层后,滤渣层对过滤起主要作用,这时大、小颗粒均被截留,例如板框压滤机的过滤。


②深层过滤:过滤介质较厚,悬浮液中含固体颗粒较少,且颗粒小于过滤介质的孔道。过滤时,颗粒进入后被吸附在孔道内,例如多孔塑料管过滤器、砂滤器的过滤。


③筛滤:过滤截留的固体颗粒都大于过滤介质的孔隙,过滤介质内部不吸附固体颗粒,例如转筒式过滤筛滤去污水中的粗粒杂质。在实际的过滤过程中,三种方式常常是同时或相继出现。

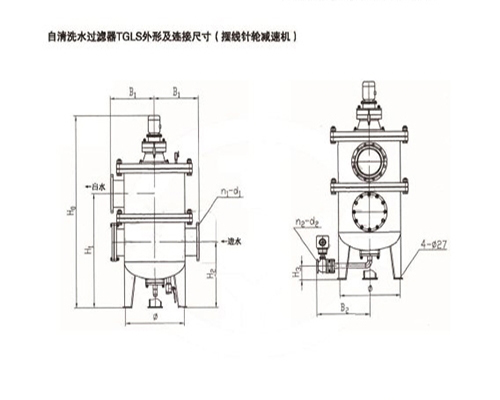

过滤器的工作原理

徐州腾龙冶金设备有限公司是淮海经济区生产高炉冶金设备的专业厂家,技术力量雄厚、生产工艺先进、加工设备齐全、制造经验丰富、检测设备完善、产品供货及时、售后服务周到。


公司主要产品有料车卷扬机、料车、探尺、高炉阀门、自清式水过滤器及其他非标冶金机械设备。
